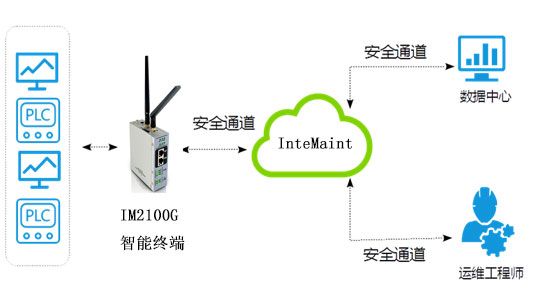

利用云计算技术的分布式数据系统 “云集”,为企业提供数据采集、分析、无人值守及集中化生产管理方案。系统支持西门子、施耐德、和利时等多个品牌的PLC设备,实现对控制系统中生产数据的实时采集。

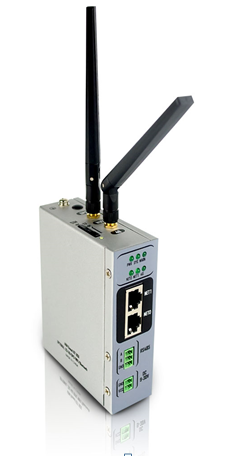

IM200智能化终端设备:
使用场景:
1. 工厂整体数据采集分析
实现对分布在工厂的多个分布式控制系统的数据采集和集中控制。可以形成更加全面的数据统计分析及中央监控和报警监控,对进一步的生产优化提供数据支持。
云集数据桥(Data Bridge)组件,可以实现分布式控制系统的数据向中央SCADA汇总,将中央SCADA的监控延伸到工厂的每一个控制站点。同时支持构建企业私有云,实现生产数据存储、实时数据分析、历史数据分析等,帮助企业走向智能化生产。
2. 设备维护云
生产设备厂商可以实现对机器设备24小时×365天数据采集和监控,将安装到全国的设备的运行情况汇总到公司,实现对故障分析统计,优化设备设计,支持先进的设备健康诊断系统。
3. 工程师远程维护及智能化运维
自动化工程公司使用IM200G远程维护,提供远程PLC程序、触摸屏程序、组态程序下载等功能。
4 无人值守系统
仪器设备在夜间无人监管的时候,出现了问题会较为严重的生产事故,是安全生产的巨大隐患。IM200可以实时运行状态,出现报警可以及时语音通知责任人。对于系统断电、通讯中断、PLC停机等系统异常也可及时获知和处理。
5 数字化记录
IM200可以将数据保存到企业云存储,并使用报表、曲线、Excel等方式查看使用。
功能参数:
1. 支持西门子SIMATIC S7系列PLC,实现系统级数据集成。
2. 支持施耐德PLC及基于Modbus TCP 的数据通讯。支持基于Modbus-RTU协议的和利时PLC等。
3. 支持数据快速读取和写入,写入权限由多级保护更加安全。
4. 支持数据云端存储访问,支持PC浏览器、移动端查询,支持历史曲线查询。
5. 云集Data Bridge组件可将实时数据中转至SCADA,使生产数据更加完整。通过云集InteMaint RTDB实时数据库组件,可以实现大量实时数据存取及压缩,支持在线式过程系统优化及历史数据分析。
6. 提供增强型结构变量类型,支持多种类型变量。
7. 提供实时报警通知:电话语音、短信、微信。
8. 良好的容灾机制,断网时可以保留2000组数据不丢失。
9. 看门狗功能,异常自动重启系统,通讯中断自动重连。
10.数据报表功能
硬件参数:
1. 德州仪器ARM处理器, -40℃-80℃,最大湿度90,复杂工业环境运行
2. 2路百兆自适应以太网口,可以与PLC控制器或触摸屏连接,EMC 3级。
3. 1路RS485接口,光电隔离设计,EMC 3级。
4. 4G模块(可选)全网通7模
5. WIFI模块(可选),瑞昱芯片稳定可靠
6. DN35导轨式安装,9-30V DC供电,适合工业控制柜内安装。
7. 选配3米吸盘式高增益天线,方便从控制柜内引出避免屏蔽。
